单体应用拆分为微服务之后，提高了开发效率，增加系统系统稳定性，提高运维效率等等一系列的好处，但随之也带来了安全方面的风险，之前都是本地调用，现在都改为走网络协议调用接口，今天着重介绍的是微服务架构中的新贵 Istio 中安全模块分析，Istio 安全的三大目标：
默认安全（Security by default）：应用程序代码和基础结构无需更改。
深度防御（Defense in depth）：与现有安全系统集成，提供多层防御。
零信任网络（Zero-trust network）：在不受信的网络上，构建安全解决方案。
架构
如上图，Istio 安全涉及到组件有：
Citadel 用于密钥和证书的管理。
Proxy 实现客户端与服务器端安全通信。
Pilot 将授权策略和安全命名信息分发给代理。
Mixer：校验授权和审计。
Istio 身份
身份信息
身份信息是安全基础架构的基本概念，在服务和服务的通信开始前，双方必须用其身份信息交换凭证，以达到相互认证的目的，根据安全信息达到鉴权的目的，同时根据身份信息可以进行审计，在 kubernetes 的环境下 Istio 身份标识使用 Service Account。
PKI
PKI（Public Key Infrastructure）建立在 Istio citadel 之上，Istio 使用 X.509 证书来携带 SPIFFE 格式的身份信息，PKI 还可以大规模自动化地进行密钥和证书轮换。
证书生成流程

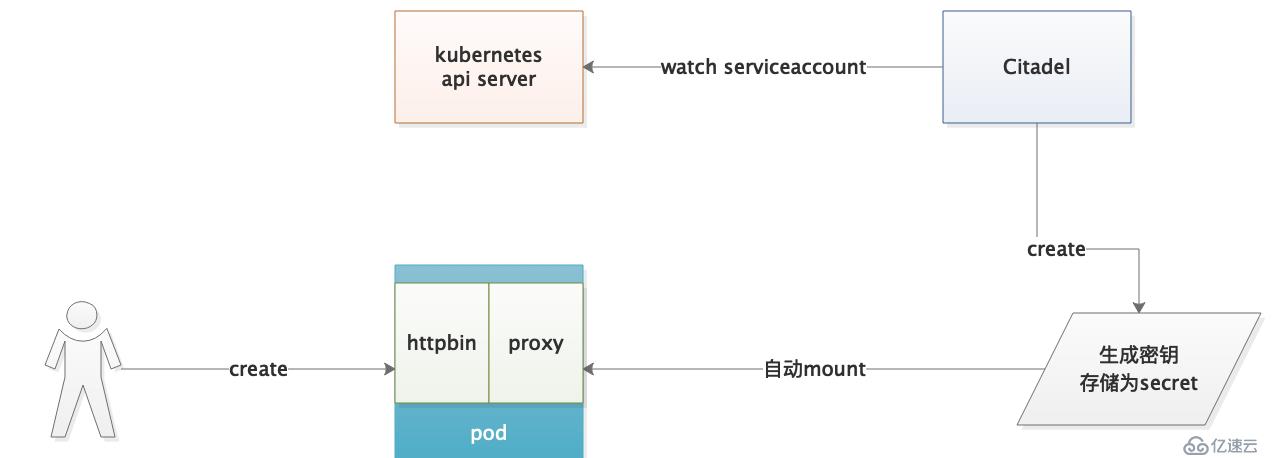

基于 kubernetes 环境下证书生成流程如下：
citadel 同时也会监听每个证书的生命周期，通过重写 Kubernetes secret 自动轮换证书。Pilot 生成安全信息即授权信息，Pilot 将授权信息分发给 envoy 每个命名空间下有个 default serviceaccount，citadel 会为它创建一个名为 istio.default 的 secret。
[root@kube01 ~]$ kubectl -n foo get secrets
NAME TYPE DATA AGE
default-token-bdpmg kubernetes.io/service-account-token 3 8d
istio.default istio.io/key-and-cert 3 8d
默认在该命名空间下新建的 istio 应用都使用该 secret。
istio-certs:
Type: Secret (a volume populated by a Secret)
SecretName: istio.default
Optional: true当为 deployment 指定了非默认 serviceaccount，则秘钥也将使用新的 secret。
istio-certs:
Type: Secret (a volume populated by a Secret)
SecretName: istio.bookinfo-productpage
Optional: true认证
Istio 提供两种类型的身份验证：
传输身份验证，也称为服务到服务身份验证：验证直接客户端进行连接。Istio 提供相互 TLS 作为传输身份验证的完整堆栈解决方案。
源身份验证，也称为最终用户身份验证：验证将请求作为最终用户或设备的原始客户端。
具体信息参见官网，本文章主要介绍第一种。
相互 TLS 身份验证（mTLS）
mTLS 本身流程如下图所示：
在 Istio 握手期间，客户端 envoy 还进行安全命名检查，验证服务器证书中提供的服务账户是否有权限运行目标服务。
认证架构
通过 yaml 文件配置身份认证策略，部署后策略保存在 Istio 配置存储中，Pilot 监听配置存储，当发生变化后 Pilot 将策略转变为适当的配置（envoy 识别的配置等），再通知 envoy 如何执行身份认证机制，Pilot 提供 Istio 系统管理的密钥和证书的路径，并将它们安装到应用程序 mesh 以进行相互 TLS。Istio 通过异步发送配置到目标端点，代理收到消息后，新的身份认证立即生效。

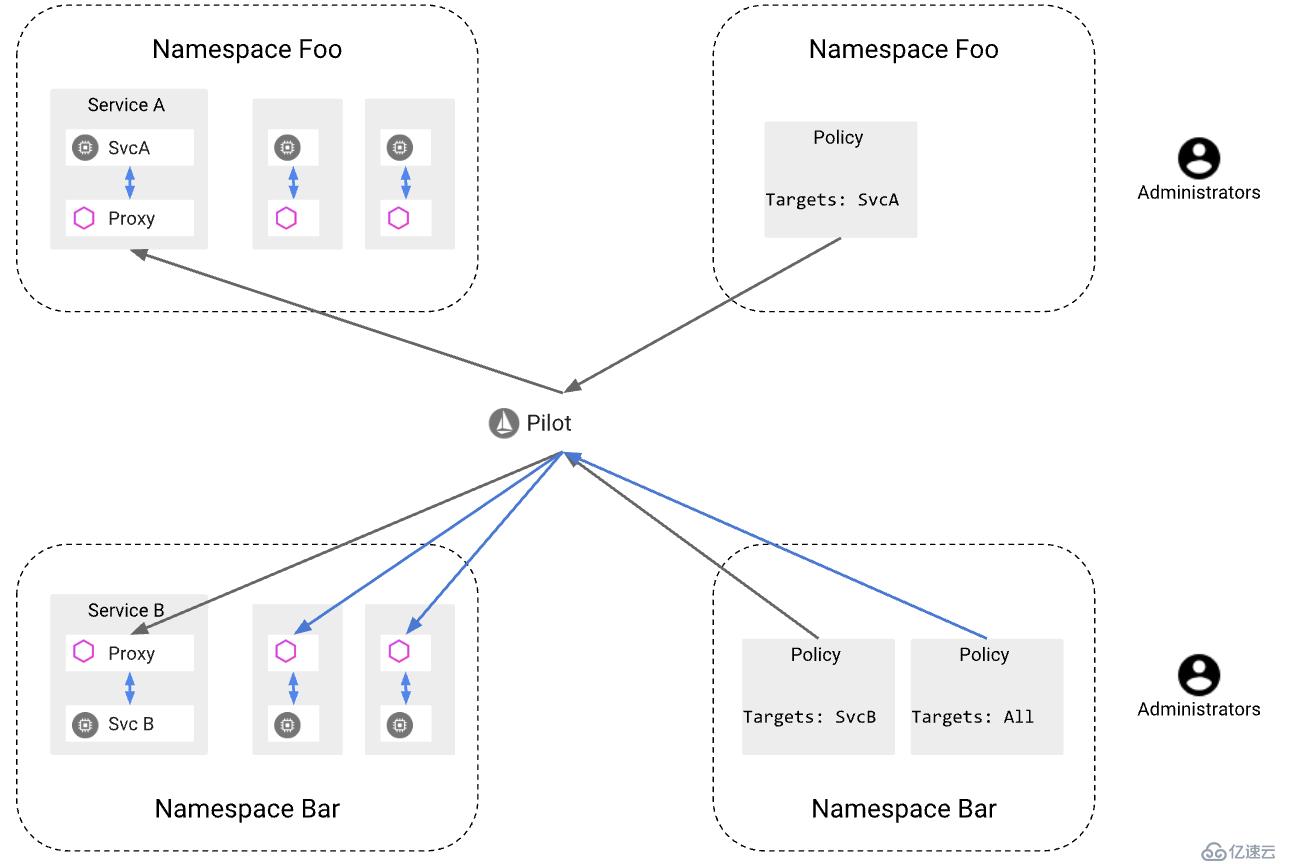

认证架构如下图所示：
部署影响
在部署 Istio 平台时，通过 yaml 则是 istio-demo-auth.yaml，该 yaml 安装为所有控制面板中 envoy 添加了 tls 相关信息，在 helm 中则是 global.controlPlaneSecuretyEnable: true，开启后实质是为 controlPlaneAuthPolicy: MUTUAL_TLS，分析添加该属性后发生的变化如下：
控制面板
Istio-policy,istio-telemetry,istio-pilot，三个组件在 istio-proxy 中 envoy 进程启动时会指定配置文件，依次为 envoy_policy.yaml,envoy_telemetry.yaml,envoy_pilot.yaml，在这些文件中相同都增加如下：
tls_context : {
common_tls_context : {
alpn_protocols : h3 ,
tls_certificates : {
certificate_chain : {
filename : /etc/certs/cert-chain.pem
},
private_key : {
filename : /etc/certs/key.pem
}
},
validation_context : {
trusted_ca : {
filename : /etc/certs/root-cert.pem
}, verify_subject_alt_name : [
spiffe://cluster.local/ns/istio-system/sa/istio-pilot-service-account
]
}
}
在模板文件地址 实质判断 controlPlaneAuthPolicy 的值，如果这个值设置 None，则当开启网格策略 mtls 后，控制面板各个组件不支持 tls，导致转发失败，必须设置到控制面板目标规则 mode 为 DISABLE 才可以，否则会导致握手失败，报错 503，如下所示：
[2018-10-23 02:55:45.510][19][debug][connection] external/envoy/source/common/network/connection_impl.cc:466] [C127] connected
[2018-10-23 02:55:45.510][19][debug][connection] external/envoy/source/common/ssl/ssl_socket.cc:113] [C127] handshake error: 2
[2018-10-23 02:55:45.510][19][debug][connection] external/envoy/source/common/ssl/ssl_socket.cc:113] [C127] handshake error: 5
[2018-10-23 02:55:45.510][19][debug][connection] external/envoy/source/common/network/connection_impl.cc:133] [C127] closing socket: 0数据面板
数据面板中该值 controlPlaneAuthPolicy：None 不影响 mtls 功能使用（如果有误请联系更改）。
认证策略

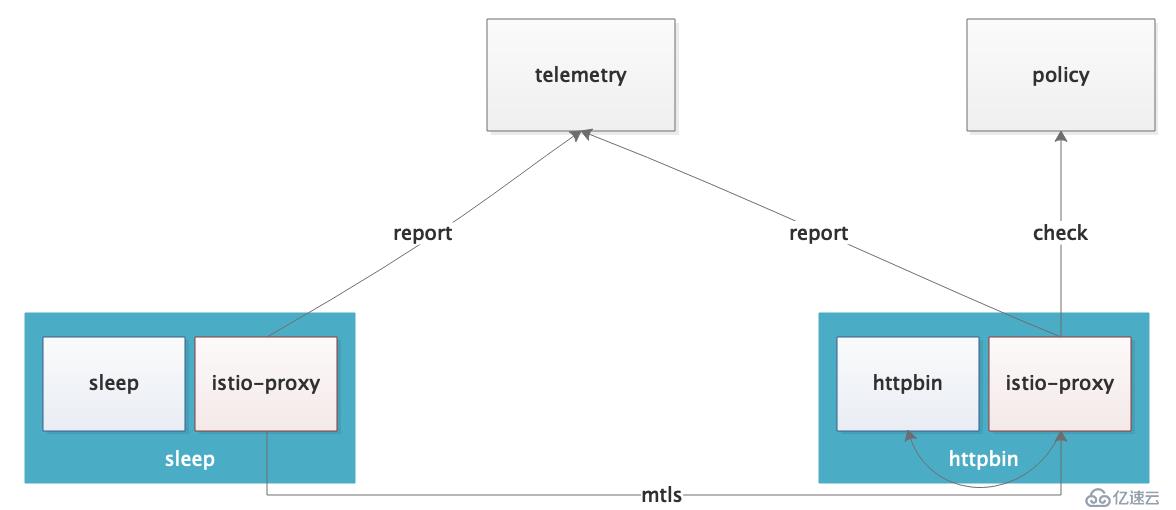

Istio 可以在命名空间范围或网格范围中存储身份认证策略，使用官网实例 sleep 访问 httpbin 进行测试，访问过程如下图所示：
部署官网示例，步骤 1：
$ kubectl create ns foo
$ kubectl apply -f (istioctl kube-inject -f samples/httpbin/httpbin.yaml) -n foo
$ kubectl apply -f (istioctl kube-inject -f samples/sleep/sleep.yaml) -n foo
$ kubectl create ns bar
$ kubectl apply -f (istioctl kube-inject -f samples/httpbin/httpbin.yaml) -n bar
$ kubectl apply -f (istioctl kube-inject -f samples/sleep/sleep.yaml) -n bar
$ kubectl create ns legacy
$ kubectl apply -f samples/httpbin/httpbin.yaml -n legacy
$ kubectl apply -f samples/sleep/sleep.yaml -n legacy
此时执行，步骤 2：
for from in foo bar do for to in foo bar do kubectl exec $(kubectl get pod -l app=sleep -n ${from} -o jsonpath={.items..metadata.name}) -c sleep -n ${from} — curl http://httpbin.${to}:8000/ip -s -o /dev/null -w sleep.${from} to httpbin.${to}: %{http_code}\n done; done
返回结果皆为 200，目前是未开启 mtls。
网格范围策略
使用 MeshPolicy，没有目标选择器部分。可以有最多一个网格范围的策略在网格中，启用 mtls 配置如下：
cat EOF | kubectl apply -f -
apiVersion: authentication.istio.io/v1alpha1
kind: MeshPolicy
metadata:
name: default
spec:
peers:
- mtls: {}
EOF此时再次执行步骤 2 则结果都为 503，需要增加目标规则配置，如下所示：
cat EOF | kubectl apply -f -
apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
name: default
namespace: default
spec:
host: *.local trafficPolicy:
tls:
mode: ISTIO_MUTUAL
EOF此时再次执行步骤 2 则结果为 200 正常。
分析开启 mtls 后 envoy 发生的变化，在 listeners 的 filter 链中增加了 tlsContext 相关配置。
// 使用 istioctl proxy-config 分析 envoy istioctl proxy-config listeners -n foo httpbin-66dc4dd499-8fjgb --port 8000 -o json
// 输出如下：
...
filterChains : [
{
tlsContext : {
commonTlsContext : {
tlsCertificates : [
{
certificateChain : {
filename : /etc/certs/cert-chain.pem
},
privateKey : {
filename : /etc/certs/key.pem
}
}
],
validationContext : {
trustedCa : {
filename : /etc/certs/root-cert.pem
}
},
alpnProtocols : [
h3 ,
http/1.1
]
},
requireClientCertificate : true
}
...注意：当 controlPanleAuth 配置为 None 时，只是配置这两个配置访问依然为 503，原因是控制面板不支持 tls 配置，如部署影响中有讲到，如果为 None 时也想让该示例生效，需要增加目标规则，目标规则中指定到控制面板的数据流不开启 mtls，使用明文访问，如下所示：
cat EOF | kubectl apply -f -
apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
name: istio-system-manage-dr
namespace: istio-system
spec:
host: *.istio-system.svc.cluster.local
trafficPolicy:
tls:
mode: DISABLE
EOF当拥有 sidecar 的应用开启 mtls 后想要访问非 Istio 服务，也是需要配置 tls：DISABLE，如下所示：
cat EOF | kubectl apply -f -
apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
name: httpbin-legacy
spec:
host: httpbin.legacy.svc.cluster.local
trafficPolicy:
tls:
mode: DISABLE
EOF命名空间范围策略
具有名称 default 且没有目标选择器部分。每个命名空间最多只能有一个名称空间范围的策略。它使用 kind“Policy”，需要指定命名空间名称，如下所示：
cat EOF | kubectl apply -f -
apiVersion: authentication.istio.io/v1alpha1
kind: Policy
metadata:
name: default
namespace: foo
spec:
peers:
- mtls: {}
EOF与网格范围策略一样，也需要指定目标规则，如下所示：
cat EOF | kubectl apply -f -
apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule metadata:
name: default
namespace: foo
spec:
host: *.foo.svc.cluster.local
trafficPolicy:
tls:
mode: ISTIO_MUTUAL
EOF开启命名空间范围策略只是针对当前命名空间，对于控制面板下的服务没有任何影响，还是使用明文访问。
授权
Istio 授权功能，基于角色的访问控制（RBAC），为 Istio 中服务提供命名空间级别、服务级别、方法级别的访问控制，特点是：
基于角色的语义，简单易用。
服务到服务和最终用户到服务授权。
通过自定义属性支持（例如条件，角色和角色绑定）提供灵活性。
高性能，因为 Istio 授权在 Envoy 上本地执行。
授权架构

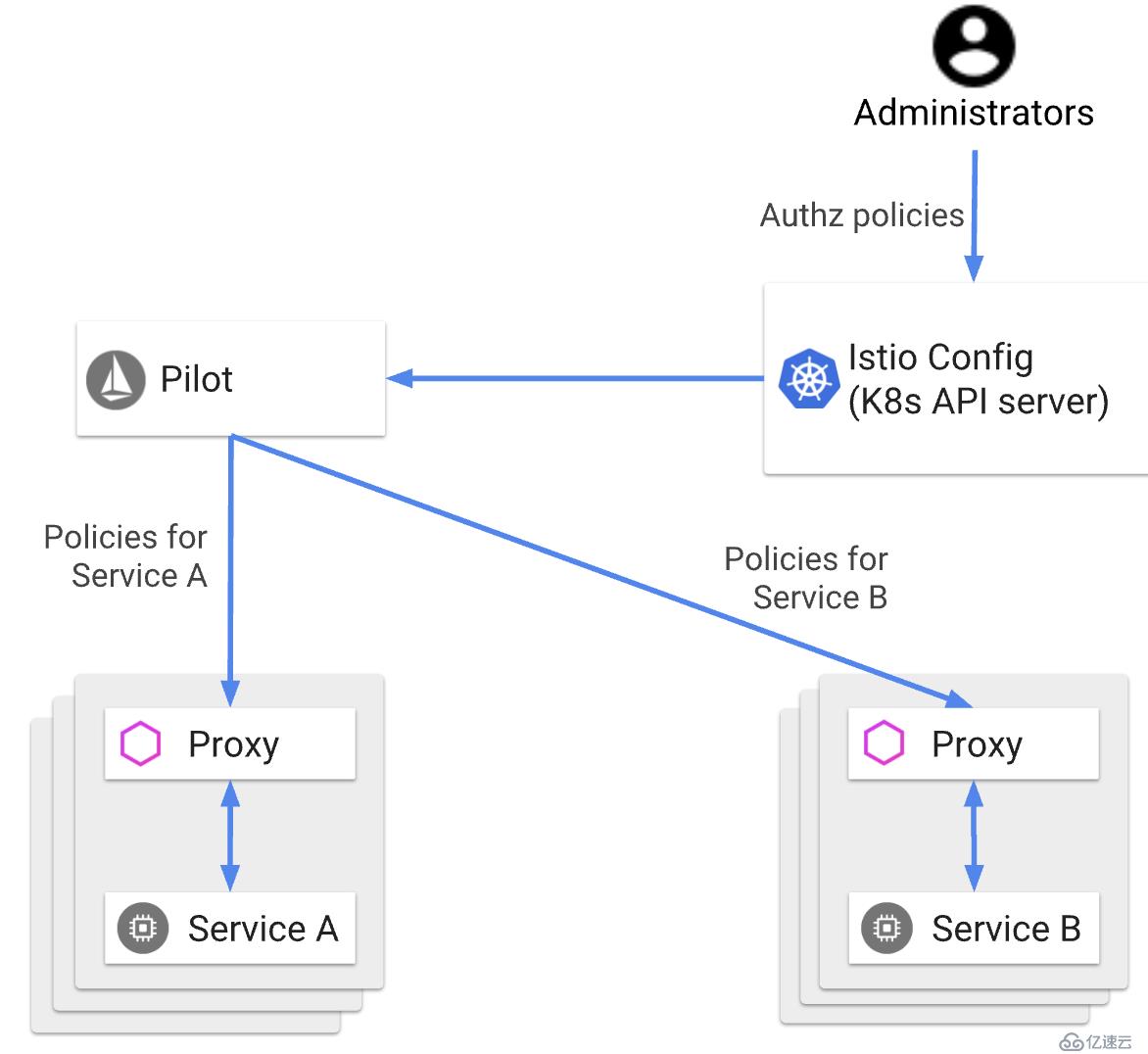

用户使用.yaml 配置 Istio 授权策略，部署完成后同样存储在 Istio 配置存储，Pilot 监听 Istio 授权变化，如果发生变化 Pilot 获取更新的授权策略，将 Istio 授权策略分发给与服务实例位于同一位置的 Envoy 代理，每个 Envoy 代理都运行一个授权引擎，该引擎在运行时授权请求。当请求到达代理时，授权引擎根据当前授权策略评估请求上下文，并返回授权结果，ALLOW 或 DENY。
启用授权
使用 RbacConfig 对象启用 Istio 授权，是一个单例，固定名称为 default，在 RbacConfig 中可以指定一个 mode 值，该值可以是：
OFF：禁用 Istio 授权。
ON：为网格中的所有服务启用了 Istio 授权。
ON_WITH_INCLUSION：仅对 inclusion 字段中指定的服务和命名空间启用 Istio 授权。
ON_WITH_EXCLUSION：对网格中的所有服务启用 Istio 授权，但 exclusion 字段中指定的服务和命名空间除外。
开启授权，如下所示：
apiVersion: rbac.istio.io/v1alpha1
kind: RbacConfig
metadata:
name: default
spec:
mode: ON_WITH_INCLUSION
inclusion:
namespaces: [default]
当开启 rbacconfig 后，正常的 bookinfo 示例已经不可以访问，提示“RBAC: access denied“。
授权策略
使用 bookinfo 测试授权策略，配置策略，使用 ServiceRole 和 ServiceRolebinding：
ServiceRole：定义一组访问服务的权限。
ServiceRoleBinding：将权限授权给特定主体，例如用户，组，服务。
ServiceRole
每条规则都以以下标准字段：
services：服务名称列表。您可以将值设置 * 为包括指定命名空间中的所有服务。
methods：HTTP 方法名称列表，对于 gRPC 请求的权限，HTTP 谓词始终是 POST。您可以将值设置 * 为包括所有 HTTP 方法。
paths：HTTP 路径或 gRPC 方法。gRPC 方法必须采用以下形式 /packageName.serviceName/methodName 并且区分大小写。
具体参考官网。
创建一个 ServiceRole，如下所示：
apiVersion: rbac.istio.io/v1alpha1
kind: ServiceRole
metadata:
name: service-viewer
namespace: default
spec: rules:
- services: [*]
methods: [GET]
constraints:
- key: destination.labels[app]
values: [productpage , details , reviews , ratings]允许只读访问 default 命名空间下所有带有指定标签的服务。
ServiceRoleBinding
ServiceRoleBinding 规范包括两个部分：
roleRef 指的是 ServiceRole 同一名称空间中的资源。
subjects 分配给该角色的列表。
如下所示：
apiVersion: rbac.istio.io/v1alpha1
kind: ServiceRoleBinding
metadata:
name: bind-service-viewer
namespace: default
spec:
subjects:
- properties:
source.namespace: istio-system
- properties:
source.namespace: default
roleRef:
kind: ServiceRole
name: service-viewer将 ServiceRole 授权给命名空间为“istio-system”和“default”。
