这篇文章将为大家详细讲解有关 stp 怎么生成树协议，丸趣 TV 小编觉得挺实用的，因此分享给大家做个参考，希望大家阅读完这篇文章后可以有所收获。
1、确定交换机的角色
根交换机：整个交换网络中，有且只有一个；
非根交换机：剩余的其他交换机，都称之为非根交换机
注意： 每一个非根交换机都会计算出一条去往根交换机的最短的、 无环、2 层数据转发路径，并且最终该路径是“转发”状态； 选举原则： 比较每个交换机的 BID (bridge ID): 优先级 +MAC 地址
优先级：默认值为 32768 ； 2 个字节； MAC 地址：使用的是交换机的主板 MAC；6 个字节； 比较原则 -
首先比较优先级，越小越好； 其次比较 MAC 地址，越小越好；2、确定端口的角色
根端口：在每一个非根交换机上，有且只有一个； 距离根交换机最近的端口； 指定端口：在每一个 网段 /segment 中，有且只有一个； 距离根交换机最近的端口； 非指定端口：其他所有端口，都叫做“非指定端口”3、确定端口的状态
down - 关闭(指的是当前端口没有启动 STP)
listening - 侦听，此时侦听的是网络中的所有的 BPDU
目的是为了确定交换机和端口的角色； 端口在该状态停留 15s； learning - 学习，该阶段主要是学习端口上收到的数据帧
的源 MAC 地址，从而形成 MAC 地址表； 端口在该状态停留 15s； forwarding - 转发(最终状态)，该状态实现数据包的发送和接收
blocking - 阻塞(最终状态)，该状态不能发送和接收数据包； 只能接收 BPDU。

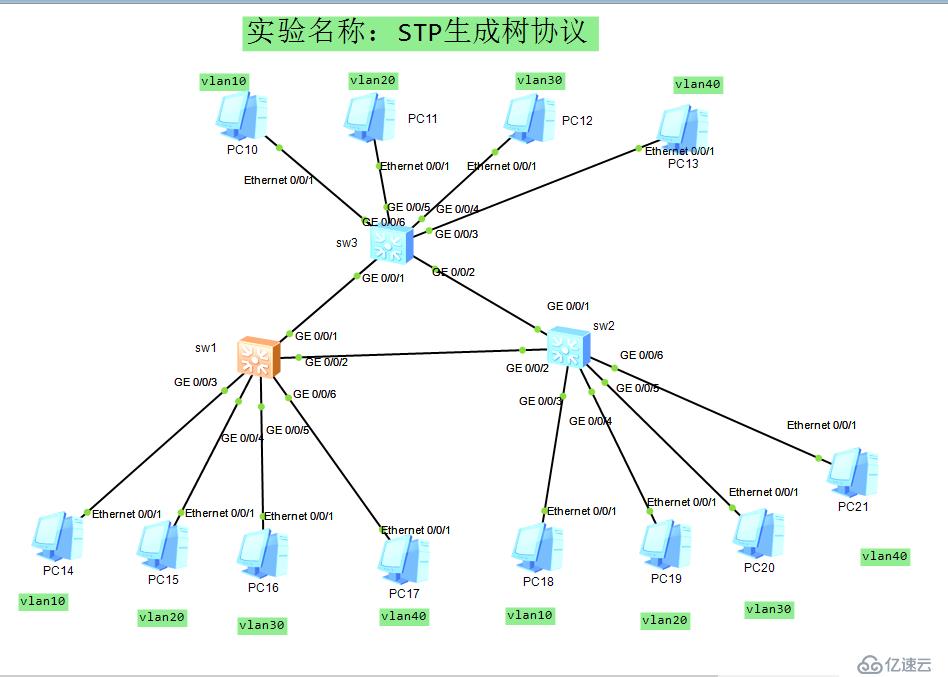

实验步骤及思路：
一. 配置 pc 机的 ip
pc14:
ip: 192.168.1.1
子网掩码：255.255.255.0
网关：192.168.1.254
pc15:
ip: 192.168.2.1
子网掩码：255.255.255.0
网关：192.168.2.254
pc16:
ip: 192.168.3.1
子网掩码：255.255.255.0
网关：192.168.3.254
pc17:
ip: 192.168.4.1
子网掩码：255.255.255.0
网关：192.168.4.254
pc18:
ip: 192.168.1.2
子网掩码：255.255.255.0
网关：192.168.1.254
pc19:
ip: 192.168.2.2
子网掩码：255.255.255.0
网关：192.168.2.254
pc20:
ip: 192.168.3.2
子网掩码：255.255.255.0
网关：192.168.3.254
pc21:
ip: 192.168.4.2
子网掩码：255.255.255.0
网关：192.168.4.254
pc10:
ip: 192.168.1.3
子网掩码：255.255.255.0
网关：192.168.1.254
pc11:
ip: 192.168.2.3
子网掩码：255.255.255.0
网关：192.168.2.254
pc12:
ip: 192.168.3.3
子网掩码：255.255.255.0
网关：192.168.3.254
pc13:
ip: 192.168.4.3
子网掩码：255.255.255.0
网关：192.168.4.254
二. 创建 vlan 并将端口加入并设置 trunk
1. 在 sw1 上创建 vlan 并将端口加入：
vlan batch 10 20 30 40
interface g0/0/3
port link type-access
port default vlan 10
interface g0/0/4
port link type-access
port default vlan 20
interface g0/0/5
port link type-access
port default vlan 30
interface g0/0/6
port link type-access
port default vlan 40
设置 trunk：
interface ge0/0/1
port link-type trunk
port trunk allow-pass vlan all
interface ge0/0/2
port link-type trunk
port trunk allow-pass vlan all
2. 在 sw2 上创建 vlan 并将端口加入：
vlan batch 10 20 30 40
interface g0/0/3
port link type-access
port default vlan 10
interface g0/0/4
port link type-access
port default vlan 20
interface g0/0/5
port link type-access
port default vlan 30
interface g0/0/6
port link type-access
port default vlan 40
设置 trunk：
interface ge0/0/1
port link-type trunk
port trunk allow-pass vlan all
interface ge0/0/2
port link-type trunk
port trunk allow-pass vlan all
3. 在 sw3 上创建 vlan 并将端口加入：
vlan batch 10 20 30 40
interface g0/0/6
port link type-access
port default vlan 10
interface g0/0/5
port link type-access
port default vlan 20
interface g0/0/4
port link type-access
port default vlan 30
interface g0/0/3
port link type-access
port default vlan 40
设置 trunk：
interface ge0/0/1
port link-type trunk
port trunk allow-pass vlan all
interface ge0/0/2
port link-type trunk
port trunk allow-pass vlan all
三. 配置 MSTP 生成树
1. 首先在 sw1,sw2,sw3 上确定根交换机和辅根交换机
display stp brief 查看 stp
这里 sw2 是根交换机，sw1 是辅根交换机
2.STP 参数修改(华为)：
(1) 修改交换机的 STP 优先级：
[SW] stp priority {value} – 必须得是 4096 的倍数
(2) 修改交换机的 STP 模式
[SW] stp mode {stp | rstp | mstp}
(3) 修改交换机的端口的 STP cost：
[SW]interface fas0/13
[sw-fas0/13]stp cost {value}
(4)在交换机上关闭 / 开启 STP：
[sw]stp disable – 关闭 STP；
[sw]stp enable – 开启 STP，默认是开启的；
3. 配置 MSTP
MST 域(region)，同一个域中，可以同时包含多个实例；
MSTI(instance)，即 MST 实例，一个 MSTI 可以同时关联多个 VLAN
1. 在 sw1 上配置 MST region
stp region-configuration
region-name aaa 配置 region 的名字；
instance 1 vlan 10 20
instance 2 vlan 30 40
active region-configuration
. 在 sw2 上配置 MST region
stp region-configuration
region-name aaa 配置 region 的名字；
instance 1 vlan 10 20
instance 2 vlan 30 40
active region-configuration
3. 配置主根和辅根
1. 在 sw2 上配置主根
stp instance 1 priority 0
stp instance 2 priority 4096 将 SW2 设置为 实例 id 的根；
2. 在 sw1 上配置主根
stp instance 2 priority 0
stp instance 1 priority 4096 将 SW1 设置为 实例 id 的根；
4. 验证
display stp instance (id)
四。验证，测试
堵塞 i 交换机之间的任何一根线看是否能全网通
能实现全网通，说明实验成功
