丸趣 TV 小编给大家分享一下数据库中 E - R 图是如何组成的，相信大部分人都还不怎么了解，因此分享这篇文章给大家参考一下，希望大家阅读完这篇文章后大有收获，下面让我们一起去了解一下吧！
E- R 图，也称实体 - 关系图，是用来显示了实体集之间关系的。它提供了表示实体类型、属性和联系的方法；用来描述现实世界的概念模型。ER 模型是数据库的设计或蓝图，以后可以作为数据库实现。
在 E - R 图中，实体集是一组相似的实体（数据模型中的数据对象），这些实体可以具有属性。在数据库系统中，实体是数据库中的表或表中的属性，因此通过显示表及其属性之间的关系，ER 图显示了数据库的完整逻辑结构。
E- R 图的组成：
1、实体（entity）
实体代表数据模型中数据对象或组件，例：人、学生、音乐都可以作为一个数据对象；在 ER 图中用矩形来表示。
在数据模型中存在一种特殊的实体：弱实体，它无法通过其自身属性唯一标识并依赖于与其他实体的关系。在 ER 图中，弱实体用双矩形来表示。
注：每个实体都有自己的实体成员或者说实体对象，但这些成员或对象是不需要出现在 ER 图中的。
2、属性（attribute）
属性代表实体所具有的属性，例：一个人具有的姓名、年龄、地址等属性；在 ER 图中用椭圆形来表示，有四种类型的属性：
1）、关键属性：可以唯一地标识实体集中的实体
2）、复合属性：属于其他属性组合的属性
从上图可以看出：“学号”是关键属性；“地址”是复合属性，因为“地址”还由其他属性组成，比如：省、城市、区 / 县。
3）、多值属性：可以包含多个值的属性称为多值属性，用双椭圆表示。
4）、派生属性：值是动态的，并且是从另一个属性派生来的，用虚线椭圆表示。
3、关系（relationship）
关系是用来表现实体之间的联系，在 ER 图中用菱形来表示，有四种类型的关系：
1）、一对一
2）、一对多
3）、多对一
4）、多对多

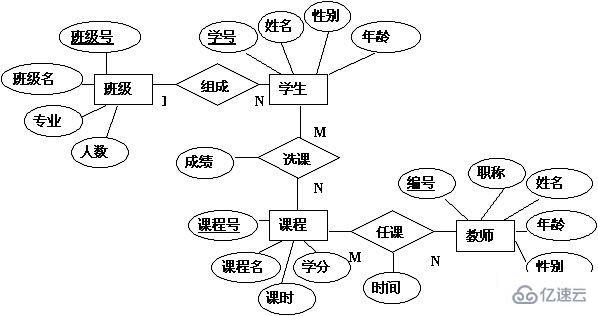

E- R 图示例：
以上是“数据库中 E - R 图是如何组成的”这篇文章的所有内容，感谢各位的阅读！相信大家都有了一定的了解，希望分享的内容对大家有所帮助，如果还想学习更多知识，欢迎关注丸趣 TV 行业资讯频道！
